3 İnçlik DTH Çekici, yaklaşık 3 inçlik bir delme çapına sahip bir Delik Aşağısı (DTH) çekicini ifade eder. DTH çekiçleri, özellikle madencilik, taşocakçılığı, inşaat ve su kuyusu sondajı olmak üzere çeşitli sondaj uygulamalarında kullanılan temel araçlardır.
3 İnç DTH Çekiç şu şekilde çalışır:
Prensip: 3 İnç DTH Çekiç darbeli delme prensibiyle çalışır. Delici telin alt kısmında yüksek hızlı, yüksek frekanslı bir çekiçleme hareketi oluşturmak için basınçlı hava veya diğer uygun sondaj sıvıları kullanılır.
Piston ve Darbe Ucu:3 İnç DTH Çekiç içerisinde basınçlı havanın etkisi altında yukarı aşağı hareket eden bir piston bulunmaktadır. Bu hareket, matkap ucunun arkasına etki ederek, matkap ucunun yüzüne güçlü bir kuvvet iletir.
Sondaj Süreci:Dönme kuvvetiyle birleşen çekiçleme hareketi (matkap ipi dönüyorsa), matkap ucunun yüzeyindeki kayayı veya diğer malzemeleri kırarak bir sondaj deliği oluşturur.
Kesimlerin Kaldırılması:Yüksek basınçlı hava veya sondaj sıvısı aynı zamanda kesiklerin delikten yüzeye atılmasına da yardımcı olur.
DTH çekicinin çapı, sondaj deliğinin boyutunu belirlediği için önemli bir faktördür. 3 İnçlik bir DTH Çekiç, spesifik modele ve tasarıma bağlı olarak yaklaşık 3 inç veya biraz daha büyük çaplı delikler açmak için uygun olacaktır.
Şartname LEANOM'LAR

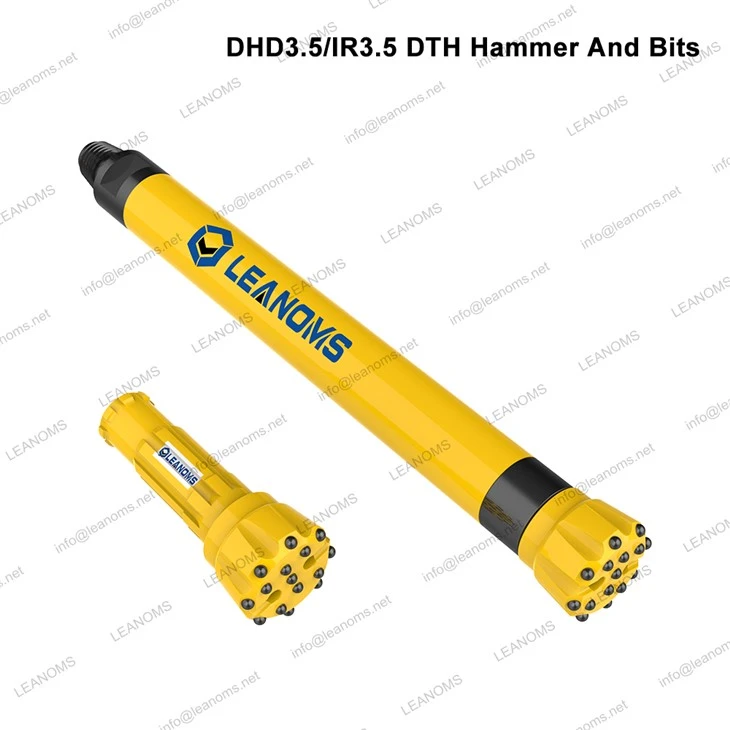

DHD3.5/IR3.5 DTH Çekiçlerinin Teknik Parametreleri
| Bit Şaftı |
DHD3.5/IR3.5 |
|
Delik Aralığı |
90-110MM |
|
Bağlantı Konusu |
API 2 3/8" Kaydı |
|
Çalışma Basıncı |
{{{0}}Bar / 0.7-2.5Mpa |
|
Hız Tavsiyesi |
30-70dev/dak |
|
Çekme Kuvveti Tavsiyesi |
6KN |
DHD3.5/IR3.5 DTH Bitlerinin Teknik Parametreleri
|
Çap |
Gösterge Düğmeleri |
Ön Düğmeler (mm) |
Ağırlık (kg) |
Parça Numarası |
||||
|
Mm |
İnç |
Düz surat |
Dışbükey Yüz |
İçbükey Yüz |
Yüz Tipi |
|||
|
90 |
3 1/2 |
Φ14*6 |
Φ12*2 |
Φ13*2 |
/ |
Dışbükey Yüz |
4.5 |
LN-DHD3.5-90CV |
|
90 |
3 1/2 |
Φ14*6 |
Φ12*4 |
/ |
/ |
Düz surat |
4.5 |
LN-DHD3.5-90FF |
|
95 |
3 3/4 |
Φ14*6 |
Φ13*2 |
Φ13*2 |
/ |
Dışbükey Yüz |
4.6 |
LN-DHD3.5-95CV |
|
100 |
3 15/16 |
Φ14*6 |
Φ13*2 |
Φ13*3 |
/ |
Dışbükey Yüz |
4.8 |
LN-DHD3.5-100CV |
|
105 |
4 1/8 |
Φ14*6 |
Φ13*2 |
Φ13*3 |
/ |
Dışbükey Yüz |
5.0 |
LN-DHD3.5-105CV |
|
105 |
4 1/8 |
Φ13*8 |
Φ12*6 |
/ |
/ |
Düz surat |
5.0 |
LN-DHD3.5 |
