DTH İplik Çekici

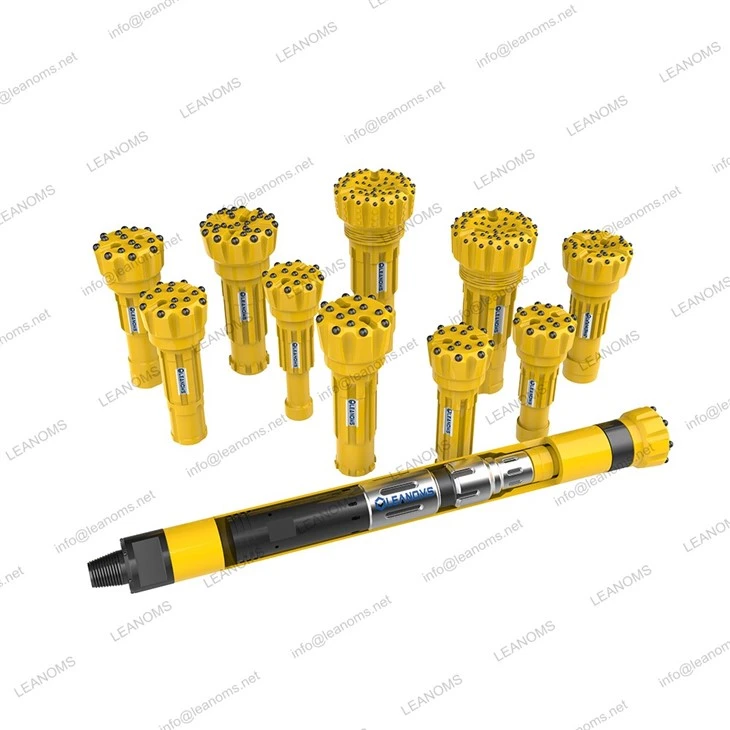

DTH çekici veya DTH matkap ucu olarak da bilinen DTH (Delikten Aşağı) Vida Çekici, delme endüstrisinde darbeli delme işlemleri için kullanılan özel bir alettir. Sert kaya oluşumlarında delik delmek için özel olarak tasarlanmıştır.



DTH dişli çekici aşağıdaki bileşenlerden oluşur:



Matkap Ucu: Matkap ucu, DTH çekicinin altındaki kesme elemanıdır. Delme sırasında karşılaşılan yüksek darbe kuvvetlerine ve aşınmaya dayanacak şekilde tungsten karbür veya elmas uçlar gibi sert malzemelerden yapılmıştır.



Çekiç Gövdesi: Çekiç gövdesi, DTH çekicinin dahili bileşenlerini barındırır. Mukavemet ve dayanıklılığı sağlamak için genellikle yüksek kaliteli çelikten yapılır.



İç Piston: Vurucu veya sürücü olarak da bilinen dahili piston, basınçlı hava veya diğer uygun sıvılarla tahrik edilir. Matkap ucuna güçlü darbeler vermek için çekiç gövdesi içinde hızla hareket ederek kayaya etkili bir şekilde nüfuz etmeyi sağlar.



Hava Dağıtıcı: Hava dağıtıcı, yüzeyden gelen basınçlı havayı veya sıvıyı çekiç gövdesine yönlendirir. İç pistonun düzgün çalışmasını sağlar ve delme deliğinden kesiklerin akmasını kontrol eder.



İplik Bağlantısı: DTH yiv çekici, delme ipine bağlanmak için üst uçta özel yiv bağlantıları ile tasarlanmıştır. Dişli bağlantı, DTH çekici ile sondaj kulesi arasında güvenli ve sıkı bir uyum sağlar.



DTH yiv çekicinin çalışma prensibi, enerjiyi matkap ucuna aktaran iç pistonun hızlı ileri geri hareketini içerir. Basınçlı hava veya sıvı pistonu aşağı doğru zorlarken, matkap ucunun arka ucuna çarparak yüksek frekanslı darbeler oluşturur. Bu darbeler kaya oluşumunu kırar ve sondaj kesikleri sondaj ipi ile delik duvarı arasındaki halka şeklindeki boşluktan delikten dışarı atılır.



DTH yivli çekiçler, madencilik, taş ocakçılığı, su kuyusu sondajı, jeoteknik incelemeler ve inşaat projeleri dahil olmak üzere çeşitli sondaj uygulamalarında yaygın olarak kullanılmaktadır. Sert kaya oluşumlarına nüfuz etmedeki etkinlikleri ve düz ve doğru delikleri koruma yetenekleriyle bilinirler. DTH vidalı çekiçlerin farklı boyutları ve tasarımları, değişen delme gereksinimlerini karşılamak için mevcuttur.



Delik İçi (DTH) dişli çekicin tasarımı, optimum performans ve dayanıklılık sağlamak için birkaç temel bileşen ve husus içerir.Bir DTH dişli çekicinin temel tasarım özellikleri şunlardır:



Vücut: DTH çekicinin ana gövdesi tipik olarak yüksek kaliteli alaşımlı çelikten veya diğer dayanıklı malzemelerden yapılır. Çalışma sırasında yüksek darbe kuvvetlerine ve delme basınçlarına dayanacak şekilde tasarlanmıştır.



İncik: DTH çekicinin sapı, çekicin sondaj dizisine bağlanmasından sorumludur. Sondaj kulesi ile kolay montaj ve demontaj sağlayan dişli bağlantılara sahiptir.



Piston: Piston, delme için vurmalı enerji üreten DTH çekicinin çok önemli bir bileşenidir. Kaya oluşumunu kırmak için matkap ucuna vurarak çekiç gövdesi içinde ileri geri hareket eder.



Vana Sistemi: DTH kırıcı, çekiç içindeki basınçlı havanın veya diğer delme sıvılarının akışını kontrol eden bir valf sistemi içerir. Bu sistem, pistondan matkap ucuna enerji transferini düzenler ve verimli delmeyi kolaylaştırır.



Bit Tutma Mekanizması: DTH çekici, delme işlemleri sırasında matkap ucunu güvenli bir şekilde yerinde tutmak için bir uç tutma mekanizması içerir. Uçların uygun şekilde tutulmasını sağlamak için segmanlar veya tespit pimleri gibi çeşitli mekanizmalar kullanılabilir.



Hava sirkülasyonu: Tutarlı delme performansını sürdürmek ve DTH çekicinde ısı oluşumunu önlemek için etkili hava sirkülasyonu şarttır. Tasarım, çalışma sırasında kırıcıyı soğutmak için basınçlı havanın veya sondaj sıvılarının verimli akışına izin veren hava geçitleri ve kanalları içerir.



İplik Tasarımı: DTH çekicinin diş tasarımı, matkap dizisiyle uygun bağlantı ve uyumluluk için çok önemlidir. Kolay montaj ve demontaj sağlarken güvenli ve sızdırmaz bir bağlantı sağlar.



Aşınma Koruması: DTH kırıcı, dayanıklılığı artırmak ve kırıcının ömrünü uzatmak için kritik alanlarda aşınmaya dayanıklı malzemeler veya kaplamalar içerebilir. Aşındırıcı delme ortamına dayanacak aşınma tamponları, sert kaplama veya özel kaplamalar buna dahildir.



Ağırlık dağılımı: DTH kırıcının tasarımı, delme verimliliğini optimize etmek ve titreşimleri en aza indirmek için uygun ağırlık dağılımını dikkate alır. Ağırlık dağılımının dengelenmesi, kırıcı ve diğer delme bileşenlerindeki aşınmayı azaltmaya yardımcı olur.



Uyumluluk: DTH kırıcı tasarımı, çeşitli sondaj makineleri, matkap uçları ve sondaj koşullarıyla uyumluluğu dikkate alır. Farklı delme uygulamalarına ve kaya oluşumlarına uyarlama ve uyarlamaya izin verir.
